深圳力控多功能仪表与信捷PLC通讯

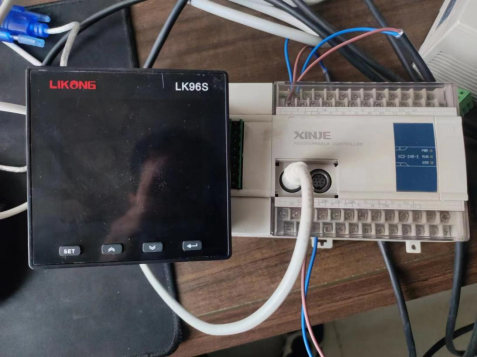

1. 实验用到的元器件
信捷XC2-24R-E PLC一台
信捷PLC与电脑通讯线一条
深圳力控多功能仪表LK96S-AE3仪表一台
2. 通讯连接
信捷PLC中COM1口接就下载线到电脑。
信捷PLC中COM2口端子上A接多功能仪表A，端子上B接多功能仪表B.
3. 通讯端口设置
深圳力控多功能仪表通讯参数设置
地址：2
波特率：9600
奇偶校验：无
信捷PLC中COM2口通讯参数设置如下图
4. 信捷PLC程序编写
首先通讯上PLC后先定义COM2端口通讯数值程序如下

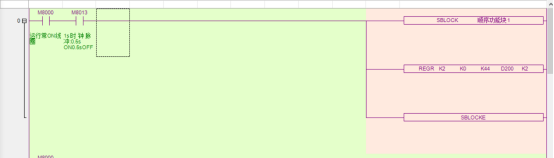

用顺序功能块中MOUDBUS指令编写通讯指令程序如上图
多功能仪表中数据都是浮点数，占2个字。

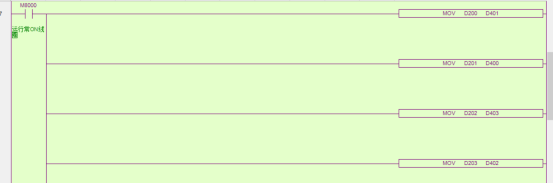

信捷PLC读取数据中高低字是反向的因此需要将高低位字传送一下就能读取到正确的数值。程序如上图
